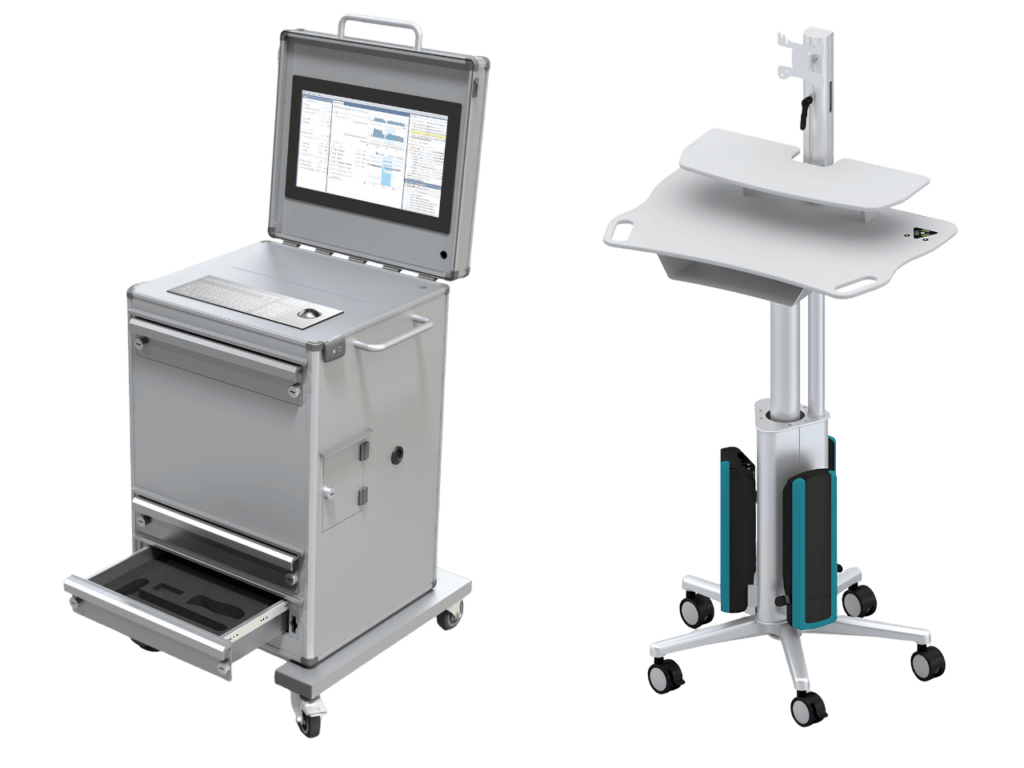

Baureihen S-5000 + S-5500
Mobile Gerätewagen aus Aluminium.
Robuste Plattformen für Mess-, Steuer- und Visualisierungstechnik. Klassisch als 19″-Wagen (S-5000) oder als digitaler Arbeitsplatz mit höhenverstellbarer Tischplatte und Akkubetrieb (DGW S-5500).
- Zwei Baureihen
- Aluminium, optional ESD
- Mobil auf Schwerlastrollen
Überblick
Zwei Baureihen für mobile Technik.
SANTOX baut Gerätewagen in zwei Ausführungen: Die Baureihe S-5000 ist der klassische 19″-Wagen aus Aluminium für Baugruppenträger und Schubfächer, in drei Ausstattungsstufen lieferbar. Die Baureihe S-5500 (DGW) ist der digitale Gerätewagen mit elektrisch höhenverstellbarer Arbeitsfläche, VESA-Halterung und Akkubetrieb, konzipiert für Industrie und Medizin.
Beide Baureihen sind aus Aluminium gefertigt, mobil auf Rollen und in vielen Punkten kundenspezifisch konfigurierbar. Welche Bauform für Ihre Anwendung passt, klären wir in der Beratung.
- Aluminium-Aufbau, optional in ESD-Ausführung
- Mobil auf Rollen, leichtgängig und sicher fixierbar
- Konfigurierbar mit Frontplatten, Bedienelementen und Monitor
- Metrische und kundenspezifische Abmessungen lieferbar
Baureihe S-5000
19″-Gerätewagen in drei Ausstattungsstufen.
Robuster 19″-Aufbau aus Aluminium für Baugruppenträger und Schubfächer. 15 HE nutzbar, vier Schwerlastrollen mit 150 bis 200 kg pro Rad, optional in ESD-Ausführung. Die Standard-Wagen unterscheiden sich nicht in Größe, sondern in der Ausstattung.
Basis
19″-Aufbau ohne Frontplatten-Rahmen
Robuster 19″-Aufbau mit Profilschienen für 15 HE, vier Schwerlastrollen und abnehmbarer Rückwand. Für reine Aufnahme von Baugruppenträgern und Schubfächern.
- 19″-Profilschienen, 15 HE nutzbar
- 4 Schwerlastrollen, 2 mit Fixierung
- Abnehmbare Rückwand

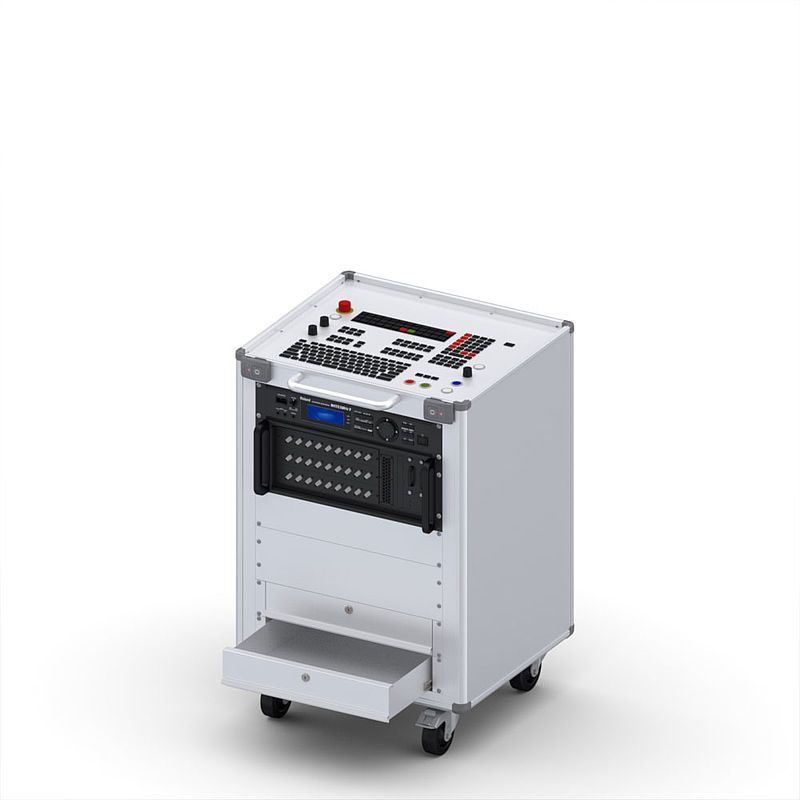

Plus obere Frontplatte
Mit Frontplatten-Rahmen oben
Wie Basisversion, plus Befestigungsmöglichkeit für eine individuelle Frontplatte an der oberen Öffnung. Geeignet für Tastaturen, Bedienelemente und Datenanschlüsse.
- Alles aus der Basisversion
- Frontplatten-Rahmen oben
- Frontplatten gefräst, gestanzt, bedruckt, bestückt
Plus Deckel-Frontplatte
Mit Frontplatte im Deckel
Die voll ausgestattete Variante: zusätzlich eine Frontplatte im Deckel für Monitor und Bedienelemente, Friktionsscharniere mit Kabelführung und barrierefreie Schlösser.
- Alles aus den Vorstufen
- Frontplatten-Rahmen im Deckel
- Friktionsscharnier, Kabelführung bis Ø 7 mm
- Barrierefreie Schlösser

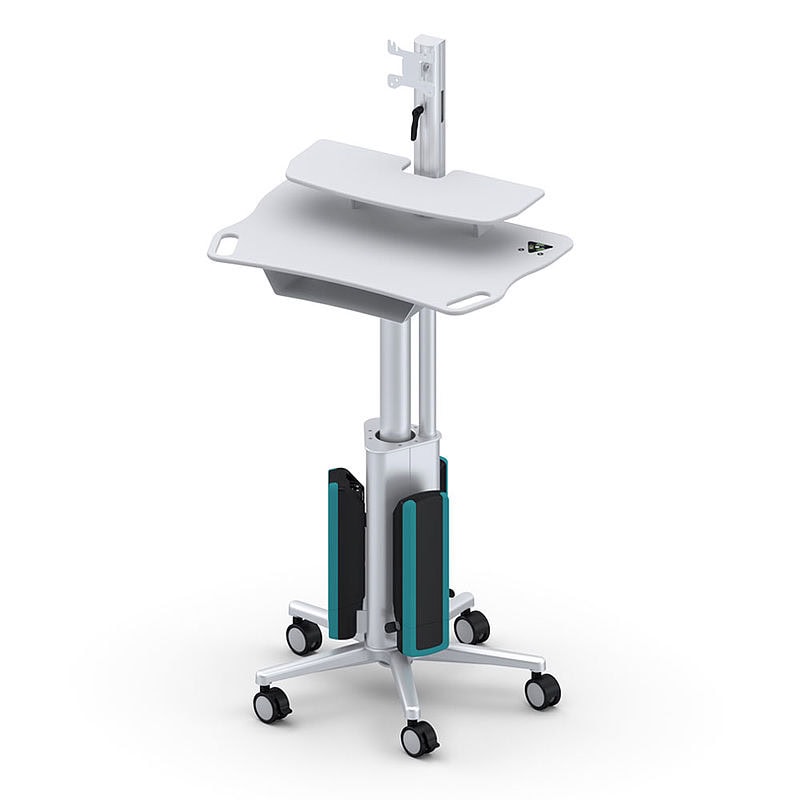

Baureihe S-5500
Digitaler Gerätewagen (DGW) für Industrie und Medizin.
Der S-5500 ist konzipiert als mobiler Arbeitsplatz mit elektrisch höhenverstellbarer Arbeitsfläche und stufenlos verstell- und kippbarer VESA-Halterung. Akku-betrieben mit Hot-Swap-Wechsel im laufenden Betrieb. Anders als der 19″-basierte S-5000 ein eigenständiges Konzept ohne Profilschienen.
- Elektrisch höhenverstellbar. Tischplatte 746 bis 1.146 mm, ergonomisches Arbeiten im Sitzen oder Stehen.
- VESA 75/100-Halterung. Höhe 1.133 bis 1.533 mm, stufenlos kippbar, mit verborgener Kabelführung.
- Hot-Swap-Akkus. 1 Akku à 400 Wh inklusive, bis zu 3 Akkus erweiterbar (bis 1.200 Wh). Im Betrieb tauschbar.
- Zwei Stromanschlüsse. Einstellbar auf 5 V, 12 V, 19 V oder 24 V (max. 4 A), Sonderspannung optional.
- Hygienische Oberfläche. Reinigungs- und desinfektionsfreundlich für den Klinikalltag.
- Gummierte Rollen mit Bremse. Sicherer Stand, leiser Lauf. Gewicht volle Ausbaustufe ca. 30 kg.
Einsatzfelder: Service-PC in Produktionshallen, mobiler Industrie-Arbeitsplatz, Klinik- und Pflegebereich. Optional mit Wandladestation (1- oder 3-fach) für mehrere DGW im Schichtbetrieb.
Konfiguration S-5000
Welche Aspekte individualisierbar sind.
Jeder S-5000 wird auf Ihre Anwendung zugeschnitten. Eine Auswahl der wichtigsten Optionen. Übergreifende Optionen wie ESD, Frontplatten und Monitorhalterung gelten auch für den S-5500.
19″-Profilschienen
15 HE nutzbar. Käfigmuttern M6 standard, M4 oder M5 möglich. Seitliches Anschrauben von Winkeln und Schienen.
19″-Schubfächer
Stahlblech, abschließbar. 2 HE in 250 mm oder 427 mm Tiefe, 3 HE in 427 mm Tiefe. Standardfarben RAL 7035 (Lichtgrau) oder RAL 9005 (Tiefschwarz).
Schwerlastrollen
Vier Rollen mit 150 bis 200 kg pro Rad. Zwei Bockrollen, zwei Lenkrollen mit Fixierung. Optional gummiert für leisen Lauf.
ESD-Ausführung
Antistatische Variante für den Einsatz mit empfindlicher Elektronik. Ableitfähige Rollen und Oberflächen.
Frontplatten
Individuell gefräst, gestanzt, bedruckt oder bestückt. Für Monitor, Bedienelemente, Datenanschlüsse, Tastaturen und Folientastaturen.
Monitorhalterung
Stufenlos höhenverstell- und kippbare VESA-Halterung (75/100). Kabelführung verborgen in der Halterung.
Friktions-Deckel
Stufenlos kippbar, mit integrierter Kabelführung im Deckel bis Ø 7 mm pro Scharnier. Bedienhöhe ca. 90 cm.
Maße nach Vorgabe
Metrische und kundenspezifische Abmessungen. Außenmaße werden anhand Ihrer Einbauten geplant.
Branchen
Eingesetzt in Industrie, Forschung und Medizin.
Mobile Service- und Messplattformen aus Löffingen sind in vielen Branchen im täglichen Einsatz. Drei typische Anwendungsfelder.
Industrie & Anlagenbau
Mobiler Prüf- und Servicewagen
19″-Mess- und Prüfsysteme im täglichen Serviceeinsatz, mit Schubladentastatur und Frontplatte für Bedienelemente.
Medizin & Pflege
Digitaler Klinik-Wagen
Der DGW S-5500 als mobile Dokumentations- und Visualisierungsstation mit hygienischer Oberfläche und Akkubetrieb.
Forschung & Labor
Mobile Messplattform
Aufnahme für individuelle Mess- und Auswerteelektronik, in ESD-Ausführung für sensible Forschungsarbeit.
Weitere Baureihen
Auch das bauen wir.
Neben den Gerätewagen bietet SANTOX drei weitere Lösungsfamilien für unterschiedliche Einsatzbereiche.
Alukoffer
Robuste Profilrahmen-Koffer in 25 Bauformen. Erweiterbar um Schubladen, Frontplatten und EMV-Optionen. Baureihen S-2000 und S-4000.
Alukoffer ansehen →
Kunststoffkoffer
Wasserdicht nach IP67, in über 30 Bauformen und zehn Farben. Ab Lager lieferbar oder mit CNC-gefräster Schaumeinlage. Baureihe S-500.
Kunststoffkoffer ansehen →
Sondergehäuse
Pult-, Tisch-, Wand- und Schaltkasten-Bauformen aus Aluminium, Edelstahl, Stahl und Kunststoff. Vom Prototyp bis zur Kleinserie.
Sondergehäuse ansehen →Beratung
Welche Bauform passt zu Ihrer Anwendung?
Sie beschreiben uns die Anforderungen, wir empfehlen die passende Bauform und Konfiguration. Sprechen Sie mit unseren Ingenieuren.
